Телескоп ORION AstroView 80mm EQ. Инструкция на русском языке

Поздравляем   Вас   с   приобретением   отличного   телескопа   Orion.  Ваш   новый   телескоп-
рефрактор   AstroView   80mm   EQ   создан   для   наблюдения   с   высоким   разрешением
астрономических объектов. С его точной оптикой и экваториальной монтировкой, Вы сможете
найти и наслаждаться сотнями удивительных космических объектов, включая планеты, Луну,
галактики, туманности и звездные скопления.
Если у Вас до этого не было телескопа, мы рады приветствовать Вас в рядах любителей
астрономии.  Потратьте   немного   времени,  чтобы  ознакомиться  с  ночным  небом.   Научитесь
распознавать звезды в основных созвездиях. Немного практики, немного терпения, не слишком
яркое   от   городских   огней   небо,   и   Вы   обнаружите,   что   Ваш   телескоп   -   это   нескончаемый
источник чудес, открытий и отдохновения от забот.
Эта инструкция поможет Вам установить, правильно использовать Ваш телескоп и заботиться о
нем. Пожалуйста, прочитайте ее перед использованием телескопа.
Содержание
1. Распаковка……………………………………….3
2. Комплект поставки………………………………………….3
3. Балансировка телескопа………….…….…….5
4. Фокусировка искателя……….………….……..6
5. Установка и использование экваториальной монтировки………………………………………6
6. Пользование телескопом – Астрономические наблюдения……………………………………10
7. Астрофотография..…………………………...13
8. Наблюдения Земли…………………………..13
9. Обслуживание и уход………………………..13
10. Характеристики………………………………..14
1. Комплект поставки
Кол-во  Название
1          Оптическая труба
1          Экваториальная монтировка германского типа
2          Кабель контроля перемещения
1          Стержень противовеса
1          Противовес
3          Ножки треноги
1          Лоток для аксессуаров
1          Крепление лотка для аксессуаров
2          Кольца крепления трубы (на трубе)
1          6х30 ахроматический искатель
1          Крепление искателя с О-кольцом
1          Диагональное зеркало (1.25")
1          25 мм (36х) Окуляр Sirius Plossl (1.25")
1          10 мм (91х) Окуляр Sirius Plossl (1.25")
1          Крышечка на объектив от пыли
4          Комплект инструментов
2. Сборка
Осторожно   распакуйте   все   коробки   с   частями   телескопа   и   убедитесь,   что  все   части   из   комплекта
поставки   есть   в   наличии.   Не   выкидывайте   коробки   и   упаковку.   Маловероятно,   что   Вам   придется
возвращать телескоп, но, если это случится, Вам понадобится оригинальная упаковка.
Сборка телескопа в первый раз займет около 30 минут. Никаких инструментов, кроме тех, что идут в
комплекте, Вам не понадобится. Затяните все винты для исключения колебаний, но не перетяните. См.
рис.1.

В процессе сборки (как, впрочем, и в любых других случаях) НЕ КАСАЙТЕСЬ пальцами менисковой
линзы   телескопа   или   линз   искателя   или   окуляра.   Оптические   поверхности   имеют   чувствительное
покрытие, которое легко повредить при касании. НЕ ВЫНИМАЙТЕ линзы из корпусов, это аннулирует
гарантийное соглашение.
1. Положите штатив. Присоедините ножки к основанию штатива, вставляя винт через верхнюю часть
ножки   и   отверстие   в   основании   штатива.   Выверните   винт   из   верхней   части   ножки,   поравняйте
отверстия   на   ножке   и   основании  монтировки  и   проденьте   винт   обратно.   Убедитесь,   что  шайбы
вставлены с обеих сторон ножки. Затяните барашек пальцами. Точки крепления кронштейна лотка
для аксессуаров должны быть направлены вовнутрь на каждой ножке.
2. Затяните ручки блокировки на нижних скобах ножек. Держите ножки полностью сложенными; Вы
сможете раздвинуть их до более подходящей длины позже, после полной сборки треноги.
ВНИМАНИЕ: Во избежание повреждения глаз никогда — даже на мгновение — не смотрите на
Солнце   в   телескоп   или   искатель   без   профессионального   солнечного   фильтра,
закрывающего лицевую часть инструмента. Дети могут пользоваться телескопом только
под надзором взрослых.
3. Установите   треногу   вертикально   (осторожно)   и   раздвиньте   ножки,   чтобы   кронштейны   лотка   для
аксессуаров соприкасались с посадочными местами на треноге. Сначала выкрутите болт отверткой,
затем выровняйте кронштейны и отверстия в лотке и закрутите болт обратно. При этом пластиковые
молдинги на креплении должны быть направлены вниз.
4. Теперь, когда кронштейны лотка для аксессуаров прикручены,  раздвиньте ножки на максимальную
длину, до полного натяжения скоб. Соедините лоток для аксессуаров с кронштейнами тремя винтами,
установленными   на   лотке.   Проденьте   винты   через   отверстия   на   кронштейнах   и   вкрутите   их   в
отверстия лотка.
5. Надежно прикрепите ножки к штативу, затянув винты в верхней части ножек с помощью большого
гаечного ключа и пальцев.
6. Ориентируйте штатив, как показано на рис.2, на широту примерно 55? (для Москвы), т.е. так, чтобы
указатель рядом с широтной шкалой указывал на значение 55. Для этого ослабьте фиксирующий

винт и вращайте регулировочный широтный винт, пока указатель не достигнет нужного значения,
после чего снова затяните фиксирующий винт. Может понадобиться корректировка положения по
осям   склонения   и   прямого   восхождения.   Для   этого   необходимо   ослабить   соответствующие
фиксирующие винты. После установки и ориентирования телескопа снова затяните фиксирующие
винты.
7. Вставьте   стержень   в   противовес.   Для   этого   ослабьте   в   достаточной   степени   ручку   фиксации
противовеса, чтобы противовес мог свободно скользить по стержню.
8. Ввинтите   стержень   противовеса   до   упора   в   основание   оси   склонения   штатива.   Установите
противовес примерно посередине стержня и затяните ручку фиксации. Наденьте шайбу на конец
стержня и закрутите винт.
9. Прикрутите два кольца крепления трубы с помощью болтов внизу этих колец. Сначала выкрутите эти
болты, затем проденьте болты вместе с шайбами вверх через отверстия на подставке под трубу
(наверху монтировки) и вкрутите их обратно в кольца. Затягивайте их маленьким гаечным ключом.
Откройте кольца, расслабив их хомуты.
10. Уложите оптическую трубу в кольца примерно до середины ее длины. Покрутите ее в кольцах, чтобы
ручки фокусировки оказались внизу. Затяните хомуты на кольцах пальцами, зафиксировав телескоп.
11. Присоедините кабели перемещения к осям червячных механизмов склонения и прямого восхождения
на штативе, устанавливая барашек на конце кабеля в подходящий слот на оси червячного механизма
с последующим его затягиванием.

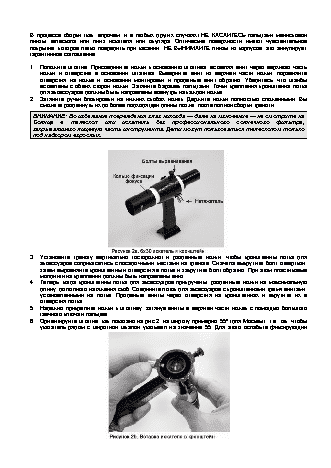

12. Ослабьте три нейлоновых болта на кронштейне, пока кончики болтов не окажутся заподлицо внутри с
кронштейном. Наденьте О-кольцо на искатель, пока оно не встанет в желобок посередине корпуса
искателя.   Вставьте   искатель   со   стороны   окуляра   в   цилиндр   крепления,   оттягивая   пальцами
подпружиненный натяжитель. Протяните искатель через крепление, пока О-кольцо не встанет точно у
переднего края цилиндра крепления. Теперь отпустите натяжитель и затяните два нейлоновых болта
на пару оборотов. Кончики натяжителя и болтов
должны   попасть   точно   в   широкий   желобок   у
заднего конца корпуса искателя.
13. Установите   основание   кронштейна   в   держатель
"ласточкин   хвост"   на   оптической   трубе.
Зафиксируйте кронштейн колесиком на держателе.
14. Теперь   вставьте   хромированную   трубку
диагонального   зеркала   в   фокусировщик   и
закрепите ее болтами на фокусировщике.
15. Вставьте   окуляр   в   диагональное   зеркало   и
закрепите   его   болтами   на   зеркале   (всегда
ослабляйте   болты   на   фокусировщике   и  зеркале,
перед   тем   как   вращать   или   вытаскивать
диагональное зеркало или окуляр).
