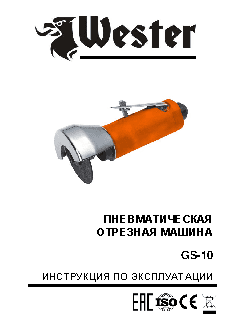

Машина отрезная пневматическая WESTER GS-10. Инструкция на русском языке

ПНЕВМАТИЧЕСКАЯ
ОТРЕЗНАЯ МАШИНА
GS-10
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

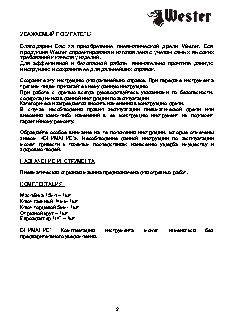

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим  Вас  за  приобретение  пневматической  дрели  Wester.  Вся
продукция Wester спроектирована и изготовлена с учетом самых высоких
требований к качеству изделий.
Для  эффективной  и  безопасной  работы  внимательно  прочтите  данную
инструкцию и сохраните ее для дальнейших справок.
Сохраните эту инструкцию для дальнейших справок. При передаче инструмента
третьим лицам прилагайте к нему данную инструкцию.
При  работе  с  дрелью  всегда  руководствуйтесь  указаниями  по  безопасности,
содержащимися в данной инструкции по эксплуатации.
Категорически запрещается вносить изменения в конструкцию дрели.
В  случае  несоблюдения  правил  эксплуатации  пневматической  дрели  или
внесения  каких-либо  изменений  в  ее  конструкцию  инструмент  не  подлежит
гарантийному ремонту.
Обращайте  особое  внимание  на  те  положения  инструкции,  которые  отмечены
знаком  «ВНИМАНИЕ!».  Несоблюдение  данной  инструкции  по  эксплуатации
может  привести  к  тяжелым  последствиям:  нанесению  ущерба  имуществу  и
здоровью людей.
НАЗНАЧЕНИЕ ИНСТРУМЕНТА
Пневматическая отрезная машина предназначена для отрезных работ.
КОМПЛЕКТАЦИЯ:
Маслёнка 15мл – 1шт
Ключ гаечный 14мм-1шт
Ключ торцевой 5мм- 1шт
Отрезной круг – 1шт
Евроадаптер 1/4” – 1шт
ВНИМАНИЕ!      Комплектация    инструмента   может    изменяться   без
предварительного уведомления.
2

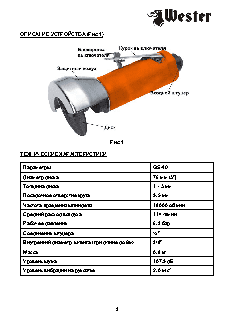

ОПИСАНИЕ УСТРОЙСТВА (Рис.1)
Рис.1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры                                      GS-10
Диаметр диска                                  76 мм (3”)
Толщина диска                                  1 - 3 мм
Посадочное отверстие круга                     9,5 мм
Частота вращения шпинделя                      18000 об/мин
Средний расход воздуха                         114 л/мин
Рабочее давление                               6.3 бар
Соединение штуцера                             ?”
Внутренний диаметр шланга (при длине до 8м)    3/8”
Масса                                          0,8 кг
Уровень шума                                   107,9 дБ
Уровень вибрации на рукоятке                   2.0 м/с 2
