Источник бесперебойного питания APC BE400-RS. Инструкция на русском языке

™
TM

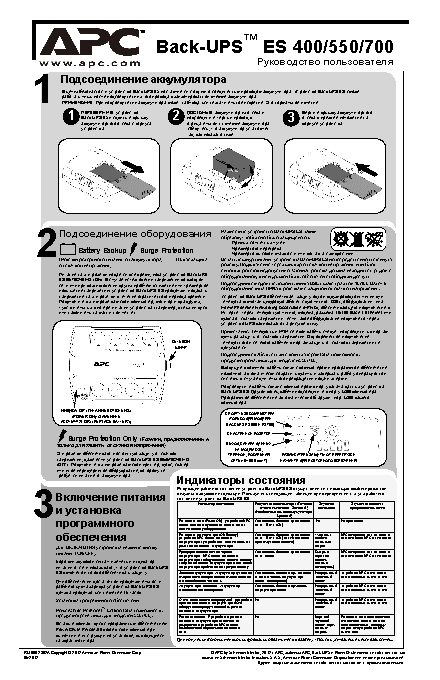

Back-UPS  ES 400/550/700
Руководство пользователя
1          Подсоединение аккумулятора
В целях безопасности устройство Васк-UPS Е5 поставляется с одним отсоединенным проводом аккумулятора. Устройство Васк-UPS ЕS сможет
работать лишь после подсоединения этого провода к заизолированной клемме аккумулятора.
ПРИМЕЧАНИЕ: При подсоединении аккумулятора может наблюдаться незначительное искрение. Это нормальное явление.
1    ПЕРЕВЕРНИТЕ устройство           2    ДОСТАНЬТЕ аккумулятор из отсека и    3    Верните крышку аккумуляторного
Васк-UPS Е5 и сдвиньте крышку
подсоедините черный провод к
отсека в прежнее положение на
аккумуляторного отсека с корпуса      отрицательной (-) клемме аккумулятора.    корпусе устройства.
устройства.                           Убедитесь, что аккумулятор установлен
так, как показано ниже.
2       Подсоединение оборудования                                 Разместите устройство Васк-UPS ES таким
образом, чтобы оно было защищено от:
- Прямых солнечных лучей
- Чрезмерного перегрева
Battery Backup
Surge Protection
- Чрезмерно высокой влажности или контакта с жидкостями
(Розетки резервного питания от аккумулятора)           (Плюс защита   Вставьте шнур питания устройства Васк-UPS ES непосредственно в стенную
от скачков напряжения)                                     розетку. Подключение через фильтр от скачков напряжения или блок
силовых розеток недопустимо. Стенная розетка должна находиться рядом с
Питание на эти розетки подается все время, пока устройство Васк-UPS   оборудованием; к ней должен быть обеспечен свободный доступ.
ЕS ВКЛЮЧЕНО (ОN). В случае исчезновения напряжения во входной
сети или при возникновении других проблем (снижение или чрезмерное   Подсоедините модем/ телефон / линию DSL / факс / разъем 10/100 Вазе- Т/
повышение напряжения) устройство Васк-UPS ЕS продолжит подавать   оборудование типа НРNА к розеткам с защитой от скачков напряжения.
напряжение на эти розетки в течение ограниченного периода времени.   Устройство Васк-UPS обеспечивает защиту одной (двухпроводной) линии для
Подключите к этим розеткам свой компьютер, монитор и два других,   телефона (включая цифровую абонентскую линию - DSL), оборудования типа
чувствительных к потере питания устройства (например, внешний диск   Ноme Рhoneline Networking Association (НРNА), обеспечивающего подключение к
или накопитель на магнитной ленте).                        Интернет через телефонную линию, модема, разъема 10/100 Base-T Ethernet или
факса от скачков напряжения - если такое оборудование подключено через
устройство UPS как показано на рисунке внизу.
Примечание: Телефонный ИЛИ сетевой кабель следует подсоединить к портам
фильтра защиты от скачков напряжения. Одновременное подключение
СЕТЕВОЙ           телефонного и сетевого кабелей к портам защиты от скачков напряжения не
ШНУР             допускается.
Подсоедините кабель связи с компьютером (Эта возможность
предусмотрена лишь для моделей 550/700)
Входящие в комплект кабель связи с компьютером и программное обеспечение
позволяют автоматически сохранять файлы и завершать работу операционной
системы в случае длительного прекращения подачи энергии.
Подсоедините кабель связи с компьютером к порту канала данных устройства
Вack-UPS ЕS. Другой конец кабеля подсоедините к порту USВ компьютера.
Программное обеспечение автоматически обнаружит порт USВ вашего
компьютера.
ИНДИКАТОР «ПИТАНИЕ ВКЛЮЧЕНО»                               К ПОРТУ USВ КОМПЬЮТЕРА
(РОWER ОN)/«ЗАМЕНИТЕ                                    (ТОЛЬКО ДЛЯ МОДЕЛЕЙ
АККУМУЛЯТОР» (REPLACE BATTERY)
ВАСК-UPS ЕS 550 И ЕS 700)
К НАСТЕННОЙ РОЗЕТКЕ
Surge Protection Only (Розетки, предназначенные
только для защиты от скачков напряжения)                      ВЫХОД КАНАЛА ДАННЫХ
НА МОДЕМ DSL,
Эти розетки обеспечивают постоянную защиту от скачков         ТЕЛЕФОН, ЛОКАЛЬНАЯ   РАЗМЫКАТЕЛЬ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ
напряжения, даже если устройство Васк-UPS ЕS ВЫКЛЮЧЕНО         СЕТЬ (10/100 Вase-T)  НАЖМИТЕ ДЛЯ ПОВТОРНОГО ВКЛЮЧЕНИЯ
(ОFF). Подключите к этим розеткам свой принтер, факс, сканер
или иное периферийное оборудование, которому не
требуется питание от аккумулятора.          Индикаторы состояния
3       Включение питания                           Индикация рабочего состояния устройства Васк-UPS ES осуществляется с помощью комбинированной
визуально-звуковой индикации. Пользуйтесь следующей таблицей для определения статуса рабочего
состояния устройства Васк-UPS ES.
Визуальные индикаторы (Питание
Звуковая
Индикатор состояния
Звуковые сигналы
и установка
индикация
от сети включено - Зеленый)
прекращаются, когда
(Необходима замена аккумулятора
- Красный)
программного                                Питание от сети (Power ON) - устройство UPS   Светодиодный индикатор питания от  Нет  Не применимо.
подает соответствующее питание от сети к
сети - «Вкл.» (ON)
подключенному оборудованию.
обеспечения                                 Питание от аккумулятора (ON Battery) -   Светодиодный индикатор питания от  4 звуковых   UPS возвращается к питанию от
сигнала
сети или когда UPS отключается.
сети - «Вкл.» (ON) (отключается во
устройство UPS подает питание от
аккумулятора к устройствам, подключенным к   время звукового сигнала)  каждые 30
Для ВКЛЮЧЕНИЯ устройства нажмите кнопку     розеткам питания от аккумулятора.                секунд
питания (ОN/ОFF).                           Предупреждение о низком заряде   Светодиодный индикатор питания от  Быстрые   UPS возвращается к питанию от
аккумулятора - UPS подает питание от   сети - мигает  короткие   сети или когда UPS отключается.
Короткий звуковой сигнал и зеленый индикатор   аккумулятора к оборудованию, подключенному    сигналы
к портам питания от аккумулятора, и состояние
(каждые
питания от сети показывают, что устройство Вack-UPS   аккумулятора приближается к разряженному.  полсекунды)
ES включено и готово обеспечивать защиту.   Замена аккумулятора - Аккумулятор нуждается  Светодиодные индикаторы питания   Непрерывный  Устройство UPS отключено от
в зарядке или его срок годности заканчивается,  от сети и замены аккумулятора   тональный   сети с помощью выключателя.
Для обеспечения достаточной продолжительности   и его необходимо заменить.  мигают (поочередно)  сигнал
рабочего цикла зарядка устройства Вack-UPS ES   Аккумулятор отсоединен - Аккумулятор   Светодиодный индикатор замены   Непрерывный  Устройство UPS отключено от
должна продолжаться не менее 16 часов.      отсоединен или неисправен.  аккумулятора мигает  тональный   сети с помощью выключателя.
сигнал
Установка программного обеспечения          Отключение в связи с перегрузкой - при работе  Нет  Непрерывный  Устройство UPS отключено от
в режиме питания от аккумулятора была            тональный   сети с помощью выключателя.
™
РowerChute Personal  Еdition (Эта возможность   обнаружена перегрузка одной из розеток       сигнал
питания от аккумулятора.
предусмотрена лишь для моделей 550/700).    Режим ожидания - При работе в режиме   Нет       Короткий   Питание от сети восстановлено,
питания от аккумулятора он полностью             звуковой   или если питание от сети не
Вставьте компакт-диск с программным обеспечением   разрядился и устройство UPS ожидает       сигнал через   восстановилось в течение 32
РowerChute Personal Еdition в свой компьютер и   возобновления нормального питания от        каждые 4   секунд, или устройство UPS
секунды.
выключено.
сети.
выполняйте инструкции по установке, выводящиеся
на экран монитора.                          Для получения дополнительной информации обратитесь к разделу «Поиск и устранение неисправностей».
RU 990-2392A Copyright © 2012 American Power Conversion Corp.      © APC by Schneider Electric, 2012 г. APC, эмблема APC, Back-UPS и PowerChute являются собственностью
05/2012                                                         компании Schneider Electric Industries S.A.S., American Power Conversion Corporation или ее дочерних компаний.
Другие товарные знаки являются собственностью соответствующих владельцев.

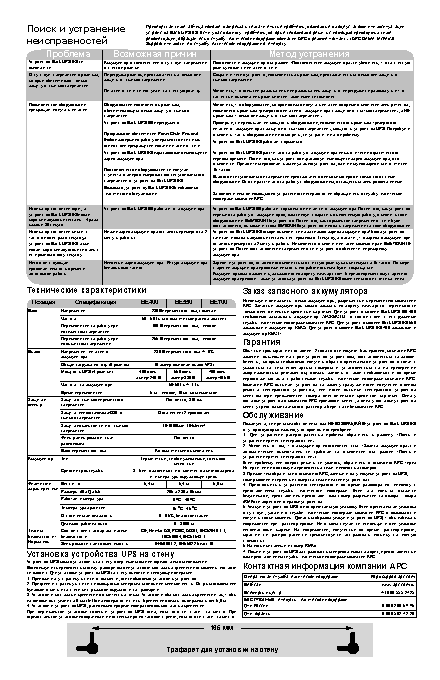

Поиск и устранение                         Приведенная ниже таблица поможет вам решать незначительные проблемы, возможные в ходе установки или эксплуатации
устройства Back-UPS ES. Если у вас возникнут проблемы, которые невозможно решить с помощью приводимых ниже
неисправностей                             рекомендаций, обращайтесь в службу технической поддержки компании АРС в режиме «онлайн» (APC Online Technical
Support) или звоните в службу технической поддержки по телефону
Проблема                Возможная причин                                        Метод устранения
Устройство Вack-UPS ЕS не   Аккумулятор отсоединен или отсутствует напряжение  Подсоедините аккумулятор (см. раздел «Подсоединение аккумулятора») и убедитесь, что на стенную
включается.                 в стенной розетке.                     розетку подается питание от сети.
Отсутствует напряжение в розетках,  Перегрузка розеток, предназначенных только для   Сократите число устройств, подключенных к розеткам, предназначенным только для защиты от
которые обеспечивают только   защиты от скачков напряжения.        скачков напряжения.
защиту от скачков напряжения.
Питание от сети не поступает на стенную розетку.  Убедитесь, что внешний размыкатель или размыкатель защиты от перегрузки не разомкнуты и что
настенный выключатель розетки (если такой имеется) включен.
Подключенное оборудование   Оборудование подключено к розеткам,    Убедитесь, что оборудование, которое должно получать питание во время отключения электричества,
прекращает получать питание.  обеспечивающим только защиту от скачков   подключено к розеткам «резервного питания от аккумулятора с защитой от скачков напряжения», а НЕ
напряжения.                            к розеткам «только для защиты от скачков напряжения».
Устройство Вack-UPS ЕS перегружено.    Проверьте, не превышает ли мощность оборудования, подключенного к розеткам «резервного
питания от аккумулятора с защитой от скачков напряжения», мощность устройства UPS. Попробуйте
Программное обеспечение PowerChute Personal   отключить часть оборудования и посмотреть, не устранит ли это проблему.
Edition завершило работу операционной системы   Устройство Вack-UPS ЕS работает нормально.
вследствие прекращения подачи питания от сети.
Устройство Вack-UPS ЕS израсходовало имеющийся  Устройство Вack-UPS ЕS рассчитано на работу от аккумулятора лишь в течение ограниченного
заряд аккумулятора.                    периода времени. После того, как устройство израсходует имеющийся заряд аккумулятора, оно
отключится. Прежде чем продолжить эксплуатацию устройства, дайте ему подзарядиться в течение
Подсоединенное оборудование не получает   16 часов.
ступенчато-аппроксимированного синусоидального   Выходное синусоидальное напряжение предназначено для компьютеров и связанного с ними
напряжения от устройства Вack-UPS ЕS.  оборудования. Оно не рассчитано на работу с оборудованием, оснащенным электродвигателями.
Возможно, устройству Вack-UPS ЕS необходимо
техническое обслуживание.              За дополнительной помощью по устранению неисправностей обращайтесь в службу технической
поддержки компании АРС.
Индикатор состояния горит, а   Устройство Вack-UPS ЕS работает от аккумулятора.  Устройство Вack-UPS ЕS работает нормально и питается от аккумулятора. После того, как устройство
устройство Вack-UPS ЕS подает                                      перешло на работу от аккумуляторов, вам следует сохранить выполняемую работу, отключить свое
короткие звуковые сигналы - 4 раза                                 оборудование и ВЫКЛЮЧИТЬ устройство. После того, как нормальное напряжение от сети будет
каждые 30 секунд.                                                  восстановлено, вы можете снова ВКЛЮЧИТЬ устройство и подать напряжение на свое оборудование.
Индикатор состояния мигает с   Низкий заряд аккумулятора (осталось примерно на 2  Устройство Вack-UPS ЕS вскоре выключится из-за низкого заряда аккумулятора! Когда устройство
частотой один раз в секунду,а   минуты работы).                    начинает подавать звуковые сигналы с интервалом в 1 секунду, это значит, что заряда в аккумуляторе
устройство Вack-UPS ЕS также                                       осталось примерно на 2 минуты работы. Немедленно отключите питание компьютера и ВЫКЛЮЧИТЕ
подает короткие звуковые сигналы с                                 устройство. После восстановления напряжения в сети устройство обеспечит перезарядку
интервалом в одну секунду.                                         аккумулятора.
Несоответствующая          Неполный заряд аккумулятора. Ресурс аккумулятора  Зарядите устройство, оставив его включенным в стенную розетку как минимум на 16 часов. По мере
продолжительность времени   близок к окончанию.                    старения аккумулятора продолжительность его рабочего цикла будет сокращаться.
автономной работы                                                  Аккумулятор можно заменить, заказав его по адресу: www.apc.com. К преждевременному старению
аккумулятора приводит также установка устройства Вack-UPS ЕS возле сильного источника тепла.
Технические характеристики                                                   Заказ запасного аккумулятора
Позиция         Спецификация            ВЕ400       ВЕ550        ВЕ700      Используйте для замены только аккумуляторы, разрешенные к применению компанией
АРС.  Запасные  аккумуляторы  можно  заказать  по  адресу: www.арс.сот (принимаются
Вход        Напряжение                       230В переменного тока, номинал  только действительные кредитные карточки). Для устройств модели Back-UPS ES 400
Частота                      50 - 60 Гц (автоматическое распознавание)  необходимо  заказывать  аккумулятор  APCRBC106  в  соответствии  с  инструкциями
службы технической поддержки компании АРС. Для устройств модели Back-UPS ES 550
Переключение на работу при       180 В переменного тока, типовое  заказывайте аккумулятор RBC2. Для устройств модели Back-UPS ES 700 заказывайте
пониженном напряжении
аккумулятор RBC17.
Переключение на работу при       266 В переменного тока, типовое  Гарантия
повышенном напряжении
Выход       Напряжение - питание от          230 В переменного тока +/- 8%   Обычный срок гарантии составляет 2 года со дня покупки. Как правило, компания АРС
аккумулятора                                                     заменяет  вышедшее  из  строя  устройство  устройством,  восстановленным  на  заводе.
Клиенты,  которым  необходимо  получить  обратно  оригинальное  устройство  в  связи  с
Общая нагрузка по току (8 розеток)  10  ампер (включая выход УРЗ)
указанным  на  нем  инвентарным  номером  и  установленным  на  их  предприятии
Мощность UPS (4 розетки)    400  вольт-  550 вольт-  700 вольт-  амортизационным  регламентом,  должны  заявить  о  такой  необходимости  во  время
ампер/240 Вт  ампер/330 Вт  ампер/405 Вт  первого  же  контакта  с  работниками  службы  технической  поддержки  компании  АРС.
Частота - на аккумуляторе              50/60 Гц +/-1 Гц          Компания  АРС  высылает  устройства  на  замену  сразу  же  после  получения  отделом
ремонта  неисправного  устройства,  или  после  высылки  неисправного  устройства
Время переключения              6 мс типовое, 10 мс максимальное
клиентом (при  предъявлении  номера  действительной  кредитной  карточки).  Оплату
Защита и    Защита от скачков переменного         Постоянно, 310 дж          доставки устройства в компанию АРС производит клиент, а оплату доставки устройства
фильтр      напряжения                                                       клиенту средствами наземного транспорта берет на себя компания АРС.
Защита телефона/факса/DSL от       Одна линия (2-проводная)      Обслуживание
скачков напряжения
Защита локальной сети от скачков    10/100Вазе-Т ЕШегпе!         Пожалуйста, ни при каких обстоятельствах НЕ ВОЗВРАЩАЙТЕ устройство Back-UPS ES
напряжения                                                       в ту торговую организацию, у которой вы его приобрели.
1.  Для  устранения  распространенных  проблем  обратитесь  к  разделу «Поиск  и
Фильтр электромагнитных/                Постоянно                устранение причин неисправностей».
радиопомех
2.  Убедитесь  в  том,  что  аккумулятор  подсоединен (см. «Замена  аккумулятора»)  и
Вход переменного тока             Автоматический выключатель     автоматический  выключатель  не  сработал  на  отключение (см.  раздел «Поиск  и
Аккумулятор  Тип                         Герметичный, необслуживаемый, свинцово-   устранение причин неисправностей»).
кислотный               Если  проблему  или  вопрос  решить  не  удалось,  обратитесь  в  компанию  АРС  через
Интернет или по одному из приведенных ниже телефонных номеров.
Средний срок службы       3 - 5 лет в зависимости от количества циклов заряда   3. Прежде чем обратиться в компанию АРС, запишите дату покупки устройства UPS,
и температуры окружающей среды
номер модели и серийный номер (на нижней панели устройства).
Физические   Вес нетто                    5,4 кг      6,4 кг       6,8 кг    4.  Приготовьтесь  к  устранению  неисправности  во  время  разговора  по  телефону  с
характеристики                                                               представителем  службы  технической  поддержки.  Если  эта  попытка  окажется
Размеры (В х Д х Ш)                   285  х 230 х 86 мм
безуспешной,  представитель  предоставит  вам  номер  разрешения  на  возврат  товара
о
о
Рабочая температура                     0  С - 40  С             (RMA#) и адрес для отправки устройства.
о
о
Температура хранения                   -15  С - 45  С            5. Упакуйте устройство UPS в его оригинальную упаковку. Если оригинальная упаковка
отсутствует,  узнайте  в  службе  технической  поддержки  компании  АРС  о  возможности
Относительная влажность            0 - 95%, без конденсации
получить новый комплект. Должным образом упакуйте устройство UPS, чтобы избежать
Диапазон рабочих высот                   0 - 3000 м              повреждений  при  транспортировке.  Ни  в  коем  случае  не  используйте  для  упаковки
пенопластовые  шарики.  На  повреждения,  полученные  во  время  транспортировки,
Техника     Соответствие стандартам техники   CE, Nemko-GS, PCBC, GOST, IEC62040-1-1,
безопасности/  безопасности                     IEC60884, IEC61643-1         гарантия  не  распространяется (рекомендуется  застраховать  посылку  на  полную
Нормативы                                                                    стоимость).
Электромагнитная совместимость    EN50091-2, EN55022 Класс В
6. На посылке напишите номер RMA#.
Установка устройства UPS на стену                                            7. Пошлите устройство UPS застрахованным перевозчиком на адрес, предоставленный
вам представителем службы технической поддержки компании АРС.
Устройство UPS можно установить на стену в вертикальном или горизонтальном положении.
Воспользуйтесь приведенным внизу трафаретом для установки монтажных креплений (в комплект поставки Контактная информация компании АРС
не входят). Для установки устройства UPS на стену выполните следующие операции:
1. Приложите эту страницу к стене в том месте, где необходимо установить устройство.  Оперативная служба технической поддержки  http://support.apc.com
2. Прикрепите страницу к стене с помощью канцелярских кнопок или клейкой ленты. Острым гвоздем или  Веб-сайт                    www.apc.com/ru
булавкой отметьте на стене центр каждой окружности на трафарете.              Всемирный центр                                  +1.800.555.2725
3. Установите монтажные крепления в отмеченных точках. Установите оба монтажных крепления так, чтобы
их головки выступали на 8 мм (5/16) из поверхности стены. Крепления должны выдерживать вес 6,8 кг.  БЕСПЛАТНЫЕ телефоны технической поддержки:
4. Установите устройство UPS , расположив прорези поверх головок монтажных креплений.  Для России                               8 800 200-64-46
При  вертикальной  установке  сдвиньте  устройство UPS  вниз,  пока  оно  не  станет  на  место.  При  Для Украины              0 800 502-72-20
горизонтальной установке поворачивайте его слегка против часовой стрелки, пока оно не станет на место.
165 мм
Трафарет для установки на стену
